Сфера - Борфреза. Твердосплавные борфрезы. Всё о борфрезах Karnasch.

БорфрезыСкачать каталог PDF

Цилиндр с гладким торцом

Цилиндр с торцовыми зубьями

Цилиндр со сферическим концом

Сфера

Овал

Парабола с закругленной головкой

Парабола с заостренной головкой

Язычок пламени

Конус с закругленной головкой

Конус

Перевернутый конус

Зенкер с вершиной 60°

Зенкер с вершиной 90°

Диск

NEW

Radius MULTIPOWER

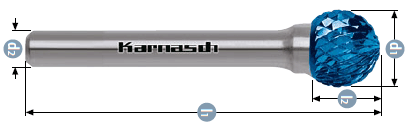

Сфера

Примеры применения	Тип формы D
Маркировка KUD	Покрытие


d1	l2	d2	l1	паяные	VHM	115031	115030	115032	115035	115037	115033	115034
d1	l2	d2	l1	паяные	VHM	HP-3	HP-2	HP-4	HP-7	HP-1	HP-5	HP-6
2	1,75	3	38			115031-020	115030-020	115032-020	115035-020	115037-020	115033-020	115034-020
2,5	2,3	3	38			115031-022	115030-022	115032-022	115035-022	115037-022	115033-022	115034-022
3	2,7	3	38			115031-025	115030-025	115032-025	115035-025	115037-025	115033-025	115034-025
3	2,7	3	50			115031-030	115030-030	115032-030	115035-030	115037-030	115033-030	115034-030
3	2,7	3	75			115031-035	115030-035	115032-035	115035-035	115037-035	115033-035	115034-035
3	2,5	6	50			115031-040	115030-040	115032-040	115035-040	115037-040	115033-040	115034-040
4	3	3	38			115031-045	115030-045	115032-045	115035-045	115037-045	115033-045	115034-045
4	3	6	50			115031-046	115030-046	115032-046	115035-046	115037-046	115033-046	115034-046
5	4	3	38			115031-047	115030-047	115032-047	115035-047	115037-047	115033-047	115034-047
5	5	6	50			115031-048	115030-048	115032-048	115035-048	115037-048	115033-048	115034-048
6	5,7	3	38			115031-050	115030-050	115032-050	115035-050	115037-050	115033-050	115034-050
6	5,7	6	50			115031-055	115030-055	115032-055	115035-055	115037-055	115033-055	115034-055
8	7	6	52			115031-060	115030-060	115032-060	115035-060	115037-060	115033-060	115034-060
8	7	6	180			115031-065	115030-065	115032-065	115035-065	115037-065	115033-065	115034-065
10	8,5	6	54			115031-070	115030-070	115032-070	115035-070	115037-070	115033-070	115034-070
10	8,5	6	185			115031-075	115030-075	115032-075	115035-075	115037-075	115033-075	115034-075
11	11	6	55			115031-077	115030-077	115032-077	115035-077	115037-077	115033-077	115034-077
12	11,4	6	56			115031-080	115030-080	115032-080	115035-080	115037-080	115033-080	115034-080
12 DIN	11,0	6	56			115031-083	115030-083	115032-083	115035-083	115037-083	115033-083	115034-083
12	11,4	8	56			115031-085	115030-085	115032-085	115035-085	115037-085	115033-085	115034-085
12	11,4	6	162			115031-090	115030-090	115032-090	115035-090	115037-090	115033-090	115034-090
16	14,4	6	60			115031-095	115030-095	115032-095	115035-095	115037-095	115033-095	115034-095
16	14,4	8	60			115031-100	115030-100	115032-100	115035-100	115037-100	115033-100	115034-100
20	17,5	6	62			115031-105	115030-105	115032-105	115035-105	115037-105	115033-105	115034-105
20	17,5	8	62			115031-110	115030-110	115032-110	115035-110	115037-110	115033-110	115034-110
25	23,5	6	68			115031-115	115030-115	115032-115	115035-115	115037-115	115033-115	115034-115
25	23,5	8	68			115031-120	115030-120	115032-120	115035-120	115037-120	115033-120	115034-120


d1	l2	d2	l1	паяные	VHM	113031	113030	113032	113035	113037	113033	113034
d1	l2	d2	l1	паяные	VHM	HP-3	HP-2	HP-4	HP-7	HP-1	HP-5	HP-6
2	1,75	3	38			113031-020	113030-020	113032-020	113035-020	113037-020	113033-020	113034-020
2,5	2,3	3	38			113031-022	113030-022	113032-022	113035-022	113037-022	113033-022	113034-022
3	2,7	3	38			113031-025	113030-025	113032-025	113035-025	113037-025	113033-025	113034-025
3	2,7	3	50			113031-030	113030-030	113032-030	113035-030	113037-030	113033-030	113034-030
3	2,7	3	75			113031-035	113030-035	113032-035	113035-035	113037-035	113033-035	113034-035
3	2,5	6	50			113031-040	113030-040	113032-040	113035-040	113037-040	113033-040	113034-040
4	3	3	38			113031-045	113030-045	113032-045	113035-045	113037-045	113033-045	113034-045
4	3	6	50			113031-046	113030-046	113032-046	113035-046	113037-046	113033-046	113034-046
5	4	3	38			113031-047	113030-047	113032-047	113035-047	113037-047	113033-047	113034-047
5	5	6	50			113031-048	113030-048	113032-048	113035-048	113037-048	113033-048	113034-048
6	5,7	3	38			113031-050	113030-050	113032-050	113035-050	113037-050	113033-050	113034-050
6	5,7	6	50			113031-055	113030-055	113032-055	113035-055	113037-055	113033-055	113034-055
8	7	6	52			113031-060	113030-060	113032-060	113035-060	113037-060	113033-060	113034-060
8	7	6	180			113031-065	113030-065	113032-065	113035-065	113037-065	113033-065	113034-065
10	8,5	6	54			113031-070	113030-070	113032-070	113035-070	113037-070	113033-070	113034-070
10	8,5	6	185			113031-075	113030-075	113032-075	113035-075	113037-075	113033-075	113034-075
11	11	6	55			113031-077	113030-077	113032-077	113035-077	113037-077	113033-077	113034-077
12	11,4	6	56			113031-080	113030-080	113032-080	113035-080	113037-080	113033-080	113034-080
12 DIN	11,0	6	56			113031-083	113030-083	113032-083	113035-083	113037-083	113033-083	113034-083
12	11,4	8	56			113031-085	113030-085	113032-085	113035-085	113037-085	113033-085	113034-085
12	11,4	6	162			113031-090	113030-090	113032-090	113035-090	113037-090	113033-090	113034-090
16	14,4	6	60			113031-095	113030-095	113032-095	113035-095	113037-095	113033-095	113034-095
16	14,4	8	60			113031-100	113030-100	113032-100	113035-100	113037-100	113033-100	113034-100
20	17,5	6	62			113031-105	113030-105	113032-105	113035-105	113037-105	113033-105	113034-105
20	17,5	8	62			113031-110	113030-110	113032-110	113035-110	113037-110	113033-110	113034-110
25	23,5	6	68			113031-113	113030-113	113032-113	113035-113	113037-113	113033-113	113034-113
25	23,5	8	68			113031-120	113030-120	113032-120	113035-120	113037-120	113033-120	113034-120
